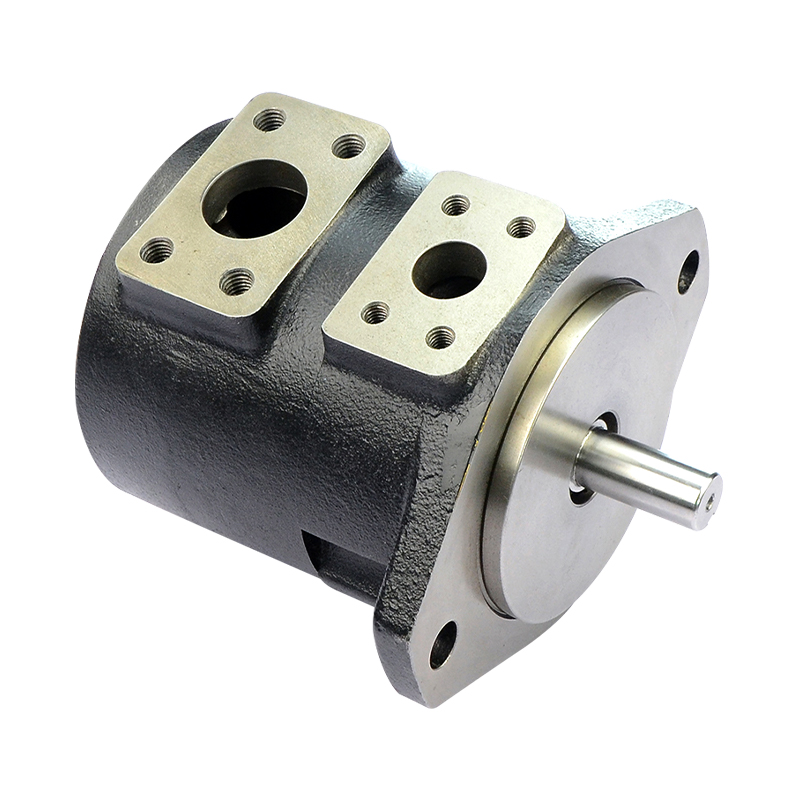

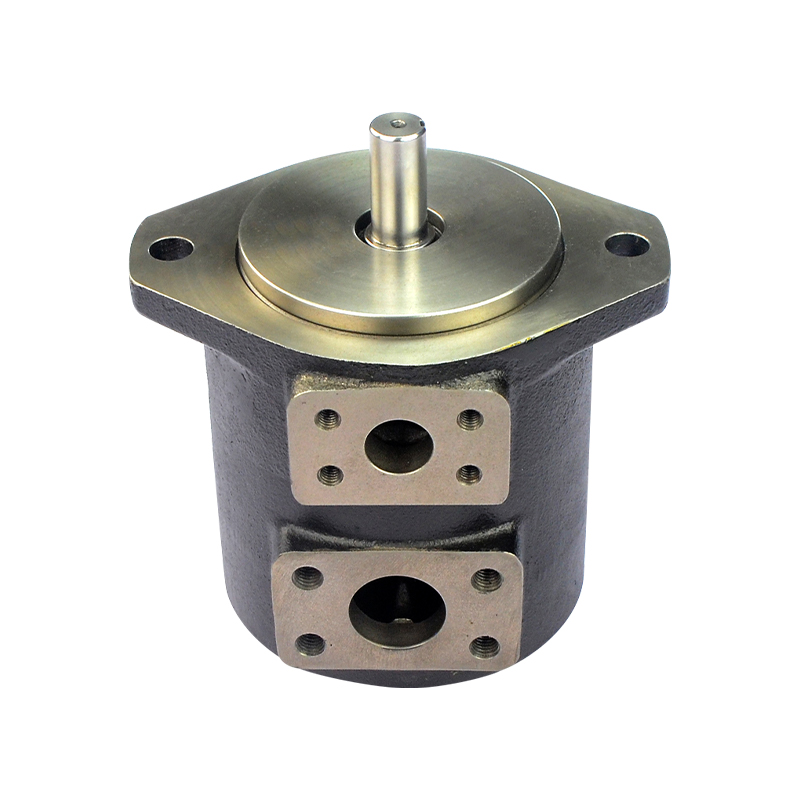

Čerpadlá série SQP

Tieto sériové lopaté čerpadlá sú vysokotlakové a vysokovýkonné intraanové čerpadlá, ktoré sú špeciálne vyvinuté pre pracovné podmienky s nízkym hlukom. Sú široko aplikované v hydraulických systémoch pre obrábacie náradie, lisy, stroje na odlievanie, inžinierske plastové vstrekovanie a ďalšie stroje, ktoré si vyžadujú nižší hluk.
Hlavné vlastnosti:
1. Kazety sú úplne podobné ako v prípade čerpadiel Vickers Stabilných v sérii V, ktoré sa môžu zamieňať s kazetovými súpravami série SOP
2. Nový dizajn konfigurácie získava vynikajúci výkon pri obmedzovaní pulzovania a hluku.
3. Posilnené dizajn puzdra čerpadla ponúka lepšiu anti-vibračnú schopnosť, ktorá ovplyvňuje pozoruhodne nízky hluk.

Získať cenovú ponuku

Stiahnite si PDF

Kódový kód

SQP **

Séria

Geometrickýkýký
výtlak
jedného čerpadla alebo koncového čerpadla hriadeľa
dvojité čerpadlo

Geometric
výtlak
krytu koncového čerpadla
dvojité čerpadlo

Typ hriadeľa

1-štandardný

8 6-náročná povinnosť

Mletý 11 151 174

Poloha výstupu (prezerané
z krytu konca čerpadla)

Poloha výstupu P2
dvojité čerpadlo

Poloha výstupu P1
dvojité čerpadlo

Rotácia (pohľad z hriadeľa)

Ľavá ruka, vynechajte pravú ruku

Technické údaje

Single Séria Séria Single Single Pumps

Series	Posunutie kódovať	Geometric posunutie ml/r	SQP		F11-SQP		F3-sqp		Minimálna rýchlosť r/min
			Používajte hydraulický olej proti noseniu alebo kvapalinu fosfátovej esteru		Používajte kvapalinu na vodu		Používajte emulziu vody v oleji
			maximálny tlak MPA	Maximálna rýchlosť r/min	maximálny tlak MPA	Maximálna rýchlosť r/min	maximálny tlak MPA	Maximálna rýchlosť r/min
SQP1	2	7.5	14	1800	14	1200	14	1200	600
	3	10
	4	13	17.5		17.5
	5
	6	19
		23
	8	27
	9	30
	10	32.5
	11	36
	12	40	16		16
	14	45	14		14
SQP2	10	32.5	17.5	1800	17.5	1200	14	1200	600
	12	40
	14	45
	15	50
	17	55
	19	60
	21	67
SQP3	21	67	17.5	1800	17.5	1200	14	1200	600
	25	81
	30	97
	32	100
	35	112
	38	121
	45	142
SQP4	42	138	17.5	1800	17.5	1200	14	1200	600
	45	147
	50	162
	57	180
	60	193
	66	212
	75	237	14		14

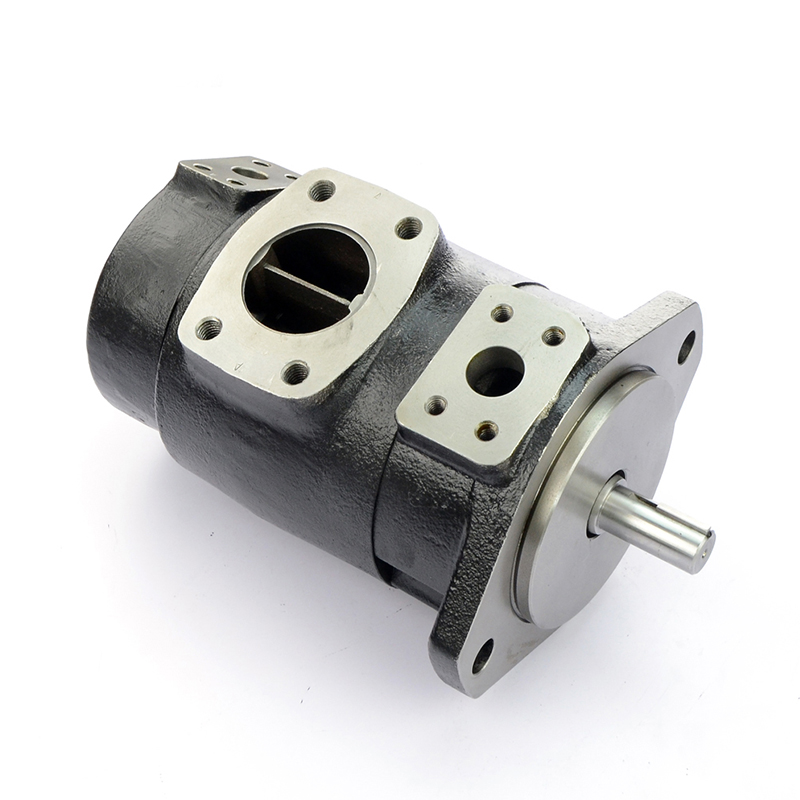

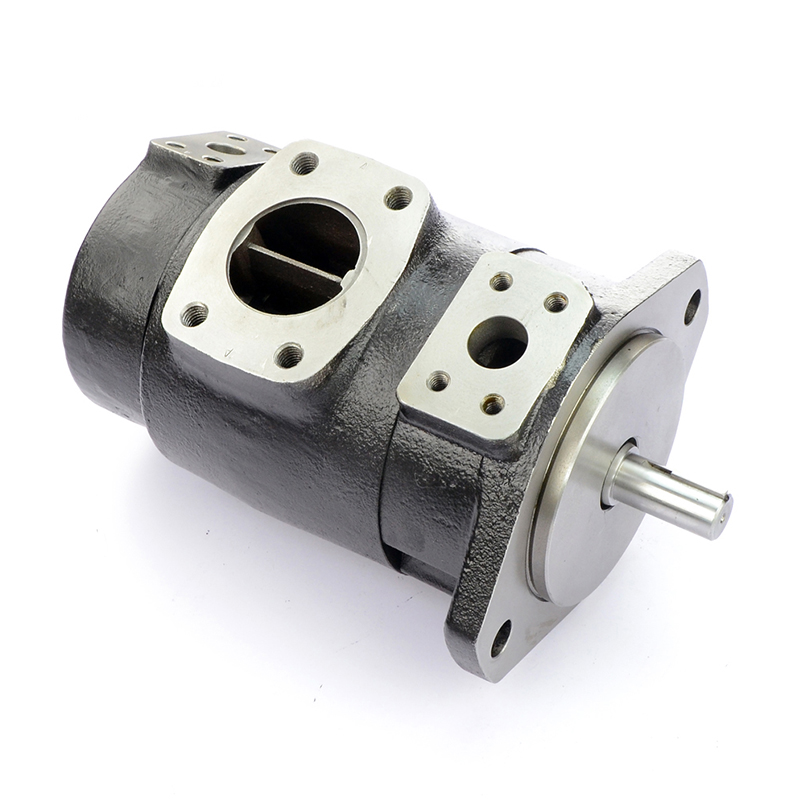

Dvojité čerpadlá série SQP

Series

Displacement code of shaft end pump

Displacement code of cover end pump

SQP21

10、12、14、15、17、19、21

2、3、4、5、6、8、9、10、11、12、14

SQP31

21、25、30、32、35、38、45

2、3、4、5、6、8、9、10、11、12、14

SQP32

21、25、30、32、35、38、45

10、12、14、15、17、19、21

SQP41

42、45、50、57、60、66、75

2、3、4、5、6、8、9、10、11、12、14

SQP42

42、45、50、57、60、66、75

21、25、30、32、35、38、45

SQP43

42、45、50、57、60、66、75

10、12、14、15、17、19、21

SQP Single Vane čerpadlo
SQP1-2-1A-15	SQP3-17-1A-18	SQP4-30-86A-18
SQP1-2-1B-15	SQP3-17-1B-18	SQP4-30-86B-18
SQP1-2-1C-15	SQP3-17-1C-18	SQP4-30-86C-18
SQP1-2-1D-15	SQP3-17-1D-18	SQP4-30-86D-18
SQP1-3-1A-15	SQP3-21-1A-18	SQP4-35-86A-18
SQP1-3-1B-15	SQP3-21-1B-18	SQP4-35-1A-L-18
SQP1-3-1C-15	SQP3-21-1C-18	SQP4-35-86C-18
SQP1-3-1D-15	SQP3-21-1C-L-18	SQP4-35-86B-18
SQP1-5-1A-15	SQP3-21-86C-L-18	SQP4-35-86C-18
SQP1-5-1B-15	SQP3-21-86D-L-18	SQP4-35-86D-18
SQP1-5-1C-15	SQP3-21-1D-18	SQP4-42-86A-18
SQP1-5-1D-15	SQP3-25-1A-18	SQP4-42-86A-L-18
SQP1-6-1D-15	SQP3-25-1B-18	SQP4-42-86B-18
SQP1-6-1C-15	SQP3-25-1B-L-18	SQP4-42-86C-18
SQP1-8-1A-15	SQP3-25-1C-18	SQP4-42-86D-18
SQP1-8-1B-15	SQP3-25-1C-L-18	SQP4-50-86A-18
SQP1-8-1C-15	SQP3-25-1D-18	SQP4-50-86A-L-18
SQP1-8-1D-15	SQP3-25-86A-18	SQP4-50-86B-18
SQP1-8-1A-L-15	SQP3-25-86C2-L-18	SQP4-50-86C-18
SQP1-8-1C-L-15	SQP3-25-86D-18	SQP4-50-86C-L-18
SQP1-11-1A-15	SQP3-25-1B-L-18	SQP4-50-86D-18
SQP1-11-1B-15	SQP3-30-1A-18	SQP4-60-86A-18
SQP1-11-1C-15	SQP3-30-1B-18	SQP4-60-86A-L-18
SQP1-11-1D-15	SQP3-30-1C-18	SQP4-60-86B-18
SQP1-14-1A-15	SQP3-30-1D-18	SQP4-60-86B-L-18
SQP1-14-1B-15	SQP3-30-86C-L-18	SQP4-60-86C-18
SQP1-14-1C-15	SQP3-30-1C-18	SQP4-60-86C-L-18
SQP1-14-1D-15	SQP3-30-86D-18	SQP4-60-86D-L-18
SQP2-10-1A-18	SQP3-32-1A-18	SQP4-60-86D-18
SQP2-10-1B-18	SQP3-32-1B-18	SQP4-42-86C-L-18
SQP2-10-1C-18	SQP3-32-1C-18	SQP4-42-86D-18
SQP2-10-1D-18	SQP3-32-1D-18	SQP4-45-86A-18
SQP2-12-1A-18	SQP3-32-1B-18	SQP4-45-86A-L-18
SQP2-12-1A2-18	SQP3-32-86B-18	SQP4-57-86B-18
SQP2-12-1A-L-18	SQP3-35-1A-18	SQP4-57-86B-L-18
SQP2-12-1B-18	SQP3-35-1A-L-18	SQP4-75-86C-18
SQP2-12-1C-18	SQP3-35-1B-18	SQP4-75-86C-L-18
SQP2-12-1C-L-18	SQP3-35-1C-18	SQP4-66-86D-L-18
SQP2-12-1D-18	SQP3-35-1D-18	SQP4-66-86D-18
SQP2-14-1A-18	SQP3-35-86A-18	SQP4-45-1A-18
SQP2-14-1B-18	SQP3-35-86B-18	SQP4-45-1B-18
SQP2-14-1C-18	SQP3-35-86C-18	SQP4-60-1C-18
SQP2-14-1D-18	SQP3-35-86C2-18	SQP4-60-1C-L-18
SQP2-15-1A-18	SQP3-35-86D-18	SQP4-60-1D-L-18
SQP2-15-1B-18	SQP3-35-1D-18	SQP4-60-1D-18
SQP2-15-1C-18	SQP3-38-1A-18	SQP4-42-1C-L-18
SQP2-15-1D-18	SQP3-38-1A-L-18	SQP4-42-1D-18
SQP2-17-1A-18	SQP3-38-1B-18	SQP4-45-1A-18
SQP2-17-1B-18	SQP3-38-1C-18	SQP4-45-1A-L-18
SQP2-17-1C-18	SQP3-38-1D-18	SQP4-57-1B-18
SQP2-17-1C-L-18	SQP3-38-86C-18	SQP4-57-1B-L-18
SQP2-17-1D-18	SQP3-38-86D-18	SQP4-75-1C-18
SQP2-19-1A-18	SQP3-38-86D-L-18	SQP4-75-1-L-18
SQP2-19-1B-18	SQP3-38-1D-18	SQP4-66-1D-L-18
SQP2-19-1D-18	SQP3-38-86A-L-18	SQP4-66-1D-18
SQP2-21-1D-18	SQP3-38-86B-18	SQP4-45-1A-18
SQP2-21-1C-18	SQP2-21-1B-18	SQP4-60-1B-L-18
SQP2-21-1C2-L-18	SQP2-21-1C-18	SQP4-60-1B-18
